Ristivirtaushaihdutuslauhdutin

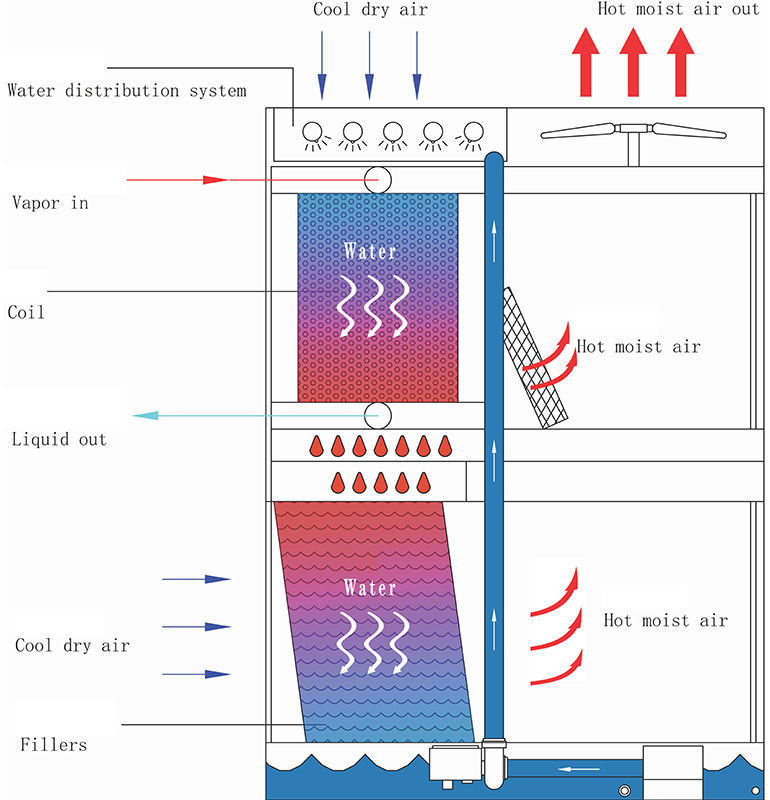

Haihduttavan lauhduttimen toimintaperiaate:

Kuivajäähdytyksen periaate:

Kuuma vesi tulee kuivajäähdytysosan jäähdytysputkikimppuun. Yleensä jäähdytysputkinipussa käytetään korkean hyötysuhteen lämmönsiirtoelementtejä, kuten ripaputkia, lämmönsiirtoalueen lisäämiseksi. Tuulettimen vaikutuksesta ulkoinen ilma virtaa jäähdytysputkinipun ulkopinnan läpi. Koska kuuman veden lämpötila putkessa on korkeampi kuin ilman lämpötila putken ulkopuolella, näiden kahden välillä on lämpötilaero. Lämpöä siirtyy kuumasta vedestä ilmaan putken seinämän kautta järkevällä lämmönvaihtotavalla, mikä alentaa käyttöveden lämpötilaa ja nostaa ilman lämpötilaa. Lämmitetty ilma poistetaan tornista tuulettimen avulla, jolloin saadaan aikaan kuuman veden alkujäähdytys.

Märkäjäähdytyksen periaate:

Kuivajäähdytyksen jälkeen kuuma vesi menee märkäjäähdytysosaan. Kuuma vesi ruiskutetaan tasaisesti vettä tippuvalle täyteaineelle vedenjakelujärjestelmän kautta vesikalvon muodostamiseksi. Jäähdytystornin alaosasta tuleva ilma on täysin kosketuksissa täyteaineella olevan vesikalvon kanssa ylöspäin virtauksen aikana. Toisaalta ilma koskettaa lämmönsiirtoa suoraan veden kanssa, mikä vähentää veden lämpötilaa; toisaalta osa vedestä haihtuu vesihöyryksi ja joutuu ilmaan absorboimalla haihdutusprosessin aikana piilevän höyrystymislämmön alentaen edelleen veden lämpötilaa. Jäähtynyt vesi kerätään keräysaltaaseen ja kierrätetään. Samanaikaisesti vesipisaroiden häviön ja ilmavirran aiheuttamien ympäristövaikutusten vähentämiseksi märkäjäähdytysosan yläosaan on yleensä järjestetty vedenkerääjä ja sumunpoistolaite. Vedenkerääjää käytetään vesipisaroiden keräämiseen ja sumunpoistajaa käytetään vesisumun poistamiseen ilmavirrasta.

Tehokas kondensaatio:

Haihdutusjäähdytystä käytetään kondensaatiolämpötilan alentamiseen 10–30 %.

Vedensäästö ja sähkönsäästö:

Säästä 30–50 % vettä verrattuna perinteiseen vesijäähdytystornin kuoreen ja putkilauhduttimeen, mikä säästää jäähdytystornin energiankulutusta.

Kompakti muotoilu:

Integroitu kondenssiveden jäähdytystoiminto pienentää jalanjälkeä.

Vahva sopeutumiskyky:

Sopii korkeille lämpötiloille ja kuiville alueille (luottaen märän sipulin lämpötilaan kuivan sipulin lämpötilan sijaan)

Tuuletinjärjestelmä:

Hyväksyy tehokas aksiaalivirtaustuuletin, täysin suljettu ilmavirtaustuulettimen moottori, korroosionkestävä valuteräksinen moniurainen hihnapyörä, ja ilmarumpu, kannatin ja suojaverkko on valmistettu kuumasinkitystä materiaalista. Puhaltimella on erinomainen korroosionkestävyys korkeissa lämpötiloissa ja korkeassa kosteudessa.

Vedenjakelujärjestelmä:

Korroosionkestävä jäykkä polyvinyylikloridi (U-PVC), erityinen rakennesuunnittelu mahdollistaa tarkastuksen ja huollon laitteiden ulkopuolelta ilman sammuttamista. Vahvistettu napinläpi ABS-suutin, jonka halkaisija on suuri, 360 astetta, on otettu käyttöön vähentämään huomattavasti tukosten mahdollisuutta.

Vesiläppä:

Sieppaa tehokkaasti ilmassa kulkeutuvat vesipisarat ja ajelehtivuus voi olla alle 0,001 %. Irrotettava muotoilu helpottaa jäähdyttimen huoltoa, ja polyvinyylikloridi (PVC) materiaali on korroosionkestävää, ikääntymistä ja mikrobien kasvua kestävää. Asennettu viileämmän veden ohjauslevyyn puhdistuksen helpottamiseksi.

Kela:

Jatkuvasti kaareva serpentiinikierukkarakenne vähentää hitsauskohtaa ja vähentää vesivuodon mahdollisuutta. Kelan kallistusrakenne helpottaa nesteen tasaista poistumista putkesta. Jäähdytin kestää jopa 2,5 Mpa:n painetestin kokonaishitsauksen päätyttyä.

Kylmävesiallas:

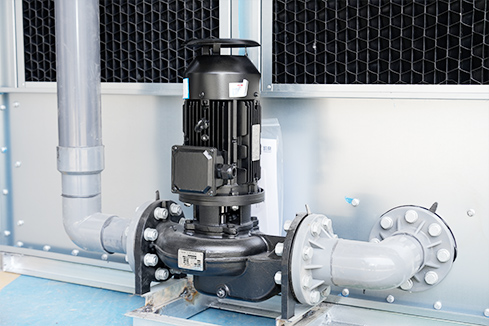

Ruiskupumppu on varustettu ruostumattomasta teräksestä valmistetulla suodattimella ja käänteisellä vortex-levyllä. Kylmävesikaukalon korkeus on järkevästi suunniteltu, mikä ei voi vain varmistaa, että ruiskupumppu ei ime ilmaa ja minimoi samalla jääneen veden määrän.

Tapaus:

Korkealaatuisesta magnesiumpinnoitetusta alumiini-sinkkiteräslevystä valmistettu pinnoite sisältää yhdistelmän sinkkiä, alumiinia, magnesiumia ja piitä ja sillä on erinomainen korroosionkestävyys. Normaali käyttöikä on yli 25 vuotta, ja tasaisen pinnan korroosionkestävyys on 6-8 kertaa tavallisten alumiinisinkkiteräslevyjen korroosionkestävyys, ja sillä on huippuluokan pintapinnoitteen ainutlaatuiset itsekorjautumisominaisuudet.
