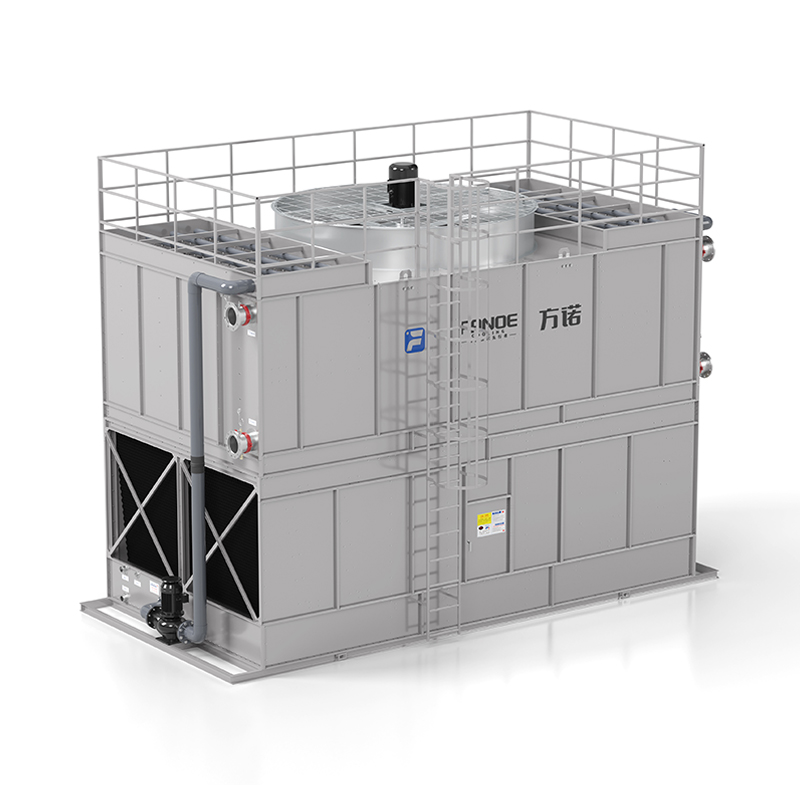

Suljettu jäähdytystorni Valmistajat

Suljettu jäähdytystorni on tehokas jäähdytyslaite, joka yhdistää vesijäähdytyksen ilmajäähdytteiseen jäähdytykseen. Se soveltuu skenaarioihin, joissa on korkeat vaatimukset järjestelmän puhtaudelle, veden säästämiselle ja pitkän aikavälin toiminnan vakaudelle, ja sitä käytetään usein vesipulassa ja kuivilla alueilla. Sitä käytetään laajalti lääke-, elintarvike-, metallurgiassa, kemianteollisuudessa, sähkövoimassa, ruiskuvalukoneessa, laserlaitteiden jäähdytyksessä, palvelimen nestejäähdytysjärjestelmässä, jäävarastointijärjestelmässä, aurinkosähkö- ja litiumakkujen tuotantolinjan jäähdytyksessä. Se on jaettu pääasiassa yhdistevirtaussuljettuun jäähdytystorniin ja vastavirtaan suljettuun jäähdytystorniin.

Suljetun jäähdytystornin toimintaperiaate on, että jäähdytysväliaine kiertää suljetussa kierukassa ilman suoraa kosketusta ulkoilmaan, ja jäähdytys saadaan aikaan suihkuttamalla vettä ja ilmaa haihduttamalla ja haihduttamalla lämpöä. Kiertovesipumppu pumppaa jäähdytysveden ruiskutusjärjestelmään ja vesi suihkutetaan tasaisesti patterin pinnalle suuttimesta muodostaen vesikalvokerroksen. Samanaikaisesti puhallin alkaa päästää ilmaa sisään jäähdytystornin pohjalta ja suorittaa käänteisen konvektion lämmönvaihtoa patterin pinnalla olevan vesikalvon kanssa.

Toisaalta osa vesikalvon vedestä haihtuu ja imee lämpöä, mikä alentaa veden lämpötilaa patterin pinnalla; toisaalta järkevä lämmönvaihto ilman ja vesikalvon välillä alentaa myös edelleen veden lämpötilaa. Jäähtynyt vesi virtaa takaisin jäähdytystornin pohjassa olevaan vedenkeräyssäiliöön ja pumpataan kiertovesipumpulla uudelleen ruiskutusjärjestelmään. Tämä sykli toistuu kelassa olevan väliaineen jäähdyttämiseksi.
Suljetuilla jäähdytystorneilla on korkea toimintatehokkuus, vakaa veden laatu, hyvä vettä säästävä suorituskyky ja alhainen toimintamelu. Vaikka alkuinvestointi on suuri, kokonaisvaltaiset elinkaarikustannukset ovat usein alhaisemmat. Mallia valittaessa on otettava huomioon lämpökuorma, ympäristöolosuhteet ja huoltomahdollisuudet.

LÄHETÄ VIESTI

Jätä viestisi*

MEISTÄ
Fangnuo lämmönsiirtojärjestelmä (Jiangsu) Co., Ltd.

Fangnuo lämmönsiirtojärjestelmä (Jiangsu) Co., Ltd. on kypsä järjestelmällisten ratkaisujen toimittaja kiertovesijäähdytysjärjestelmiin. Meillä on itse kehitetyt valintaohjelmistot, ammattimainen tuotesuunnittelu sekä vesi- ja sähköinsinöörit. Tarjoamme integroituja palveluita kylmätornin valinnasta, tuotannosta ja järjestelmäasennuksesta asennuksen jälkeiseen huoltoon. Päätuotteitamme ovat mm. suljetut jäähdytystornit, haihdutuslauhduttimet, märkä- ja kuivajäähdytystornit sekä avoimet jäähdytystornit.
Fangnuolla on ammattilaisten tiimi, jolla on yli 20 vuoden kokemus jäähdytyslämmönvaihtimien hallinnasta, tutkimuksesta ja kehityksestä sekä valmistuksesta. Jäähdytyslaitteiden suunnittelussa, tuotannossa ja huollossa Fangnuo Heat Transferin henkilökunta noudattaa yrityskulttuurin ydintä: tutkiminen, rehellisyys ja jokaisen asiakkaan huolellinen palveleminen ja jokaiseen yksityiskohtaan kiinnittäminen. Tuotteitamme käytetään laajalti sellaisilla aloilla kuin lääkinnälliset laitteet, lääkkeet ja biotekniikka, elintarvike- ja kemiallinen käsittely, aurinkosähkö, autojen valu, LVI-laitteet, pakkaus- ja ruiskuvalu, teräksen taonta, ilmailu- ja elektroniikkatekniikka.
Perustamisestaan ​​lähtien Fangnuo on noudattanut tiukasti rehellisyyden periaatteita ja kehittynyt jatkuvasti, ja sille on myönnetty viiden tähden laatu- ja luottoyrityksen arvonimi Jiangsun maakunnassa, AAA-tason yrityslaatupalvelu Jiangsun maakunnassa, erinomainen yksityinen yritys Jiangsun maakunnassa, Jiangsun maakunnan Baijia Enterprise. Tuotteemme ovat läpäisseet CTI-, CCTI- ja energiansäästö- ja vedensäästötestit ja ISO9001 laatujärjestelmän sertifioinnin, ISO14001:2015 ympäristöjärjestelmän sertifioinnin ja ISO45001:2018 työterveys- ja työturvallisuusjärjestelmän sertifikaatin.

KUNNIATODISTUS
SERTIFIKAATTI
VIIMEISIMMÄT PÄIVITYKSET
MITÄ UUTISTA
  • Mikä on avoimen piirin jäähdytystorni ja miten se toimii?
    Mikä on avoimen piirin jäähdytystorni ja miten se toimii?
    Avopiirin jäähdytystorni on yksi yleisimmistä ja kustannustehokkaimmista ratkaisuista teolliseen ja kaupalliseen lämmönpoistoon. Jos arvioit laitoksen jäähdytysvaihtoehtoja tai yrität vain ymmärtää, miten nykyinen järjestelmäsi toimii, tämä opas opastaa sinut läpi kaiken olennaisen – perustoimint...
  • Mikä on suljettu tyyppinen jäähdytystorni ja milloin sitä pitäisi käyttää?
    Mikä on suljettu tyyppinen jäähdytystorni ja milloin sitä pitäisi käyttää?
    Kuinka suljettu jäähdytystorni todella toimii A suljettu tyyppinen jäähdytystorni — jota kutsutaan yleisesti myös suljetun kierron jäähdytystorniksi, suljetun kierron jäähdytystorniksi tai nestejäähdyttimeksi — hylkää lämmön prosessinesteestä ilman, että se koskaan pääsee suor...
  • Jäähdytystorniopas: tyypit, miten ne toimivat ja valintakriteerit
    Jäähdytystorniopas: tyypit, miten ne toimivat ja valintakriteerit
    Kuinka jäähdytystorni todella toimii Jäähdytystorni on lämmönpoistolaite, joka poistaa hukkalämpöä prosessista tai rakennusjärjestelmästä siirtämällä sen ilmakehään haihduttamalla vettä. Toimintaperiaate on yksinkertainen: jäähdytettävästä prosessista – jäähdytyslauhduttimesta, teollisesta läm...
  • Teollisuuden jäähdytystornit: miten ne toimivat, tyypit ja kuinka ne toimivat oikein
    Teollisuuden jäähdytystornit: miten ne toimivat, tyypit ja kuinka ne toimivat oikein
    Mitä teollisuuden jäähdytystornit tekevät ja miksi niillä on merkitystä Teollisuuden jäähdytystornit ovat suuria lämmönpoistojärjestelmiä, jotka on suunniteltu poistamaan ylimääräistä lämpöenergiaa teollisista prosesseista, sähköntuotannosta, LVI-järjestelmistä ja valmistustoiminnoista siirtä...
TEOLLISUUS TIETO

Mikä on suljettu jäähdytystorni (suljetun tyyppinen jäähdytystorni)?

A suljettu jäähdytystorni – jota kutsutaan myös suljetun kierron jäähdytystorniksi tai suljetun tyyppiseksi jäähdytystorniksi – on lämmönpoistolaite, joka siirtää prosessilämpöä ilmakehään altistamatta prosessinestettä suoraan ympäröivälle ilmalle. Ilman ja prosessiveden välisen suoran kosketuksen sijaan prosessineste kiertää ripakierukan tai putkien sisällä, kun taas ulkoilma kulkee patterin ja toissijaisen vesikalvon tai täytön yli. Tämä järjestely pitää prosessinesteen eristettynä, vähentää kontaminaatioriskiä ja yksinkertaistaa nestekemian hallintaa järjestelmissä, kuten LVI-jäähdyttimissä, hydrauliöljyn jäähdyttimissä ja tietyissä teollisissa prosessisilmukoissa.

Kuinka suljetun kierron jäähdytystorni toimii

Tavallinen suljetun kierron jäähdytystornikokoonpano sisältää suljetun patterin (putkinipun), joka kuljettaa kuumaa prosessinestettä, kierrättävän ruiskutusjärjestelmän, joka kostuttaa patterin lisäaineella/kiertovedellä, ja ilmansiirtolaitteen (tuulettimen), joka vetää tai työntää ympäröivää ilmaa patterin ja kostuneen täytön läpi. Lämpöä virtaa prosessinesteestä kierremetalliin, sitten suihkeen luomaan ohueen vesikalvoon; osa lämmöstä poistetaan järkevällä lämmönsiirrolla ja osa haihduttamalla tämä kalvo. Haihdutusjäähdytys parantaa lämpötehokkuutta ja pitää prosessinesteen erillään ilman epäpuhtauksista.

Tärkeimmät edut Suljetun tyyppiset jäähdytystornit

  • Suljetun silmukan suojaus: Prosessinesteet (glykolit, öljyt tai käsitelty vesi) eivät koskaan pääse kosketuksiin ulkoilman kanssa, mikä vähentää likaantumis-, hapettumis- ja jäätymisriskiä.
  • Yksinkertaisempi vedenkäsittely: Vain kierrätyssuihkuvesi tarvitsee tavallisen tornikäsittelyn – prosessinesteen kemiaa on helpompi hallita.
  • Pienempi kontaminaatio: Ihanteellinen, kun tuotteen puhtaudella on merkitystä (lääkkeet, elintarvikkeiden jalostus) tai missä ilmassa on epäpuhtauksia.
  • Joustava nesteen valinta: Mahdollistaa korroosionestoaineiden, jäätymisenestoaineiden tai erikoisnesteiden käytön suljetussa piirissä lisäämättä näiden kemikaalien kulkeutumista ilmakehään.
  • Pienempi vuotoriski prosessiin: Jos ulkoinen kierrätysvesi vuotaa, se ei sekoitu prosessinesteeseen suljetun patterisulun vuoksi.

Suunnittelu- ja kokonäkökohdat

Suljetun piirin jäähdytystornin oikea valinta edellyttää lämpökuormituksen, lähestymislämpötilan, nesteen ominaisuuksien, ympäristön märkälämpötilan ja sallitun painehäviön huomioimista. Suunnittelijat määrittelevät yleensä:

  • Suunniteltu lämpökuorma (kW tai BTU/h) ja vaadittu lähtevän nesteen lämpötila.
  • Lähestymistapa (ero lähtevän nesteen lämpötilan ja ympäristön märkälämpötilan välillä) – pienempi lähestymistapa vaatii suuremman tornin tai enemmän ilmavirtaa.
  • Nesteen tyyppi ja viskositeetti — öljyjen lämmönsiirtokertoimet muuttuvat vs. vesi/glykoli-seokset; kelojen ja pumpun koon on oltava sama.
  • Korkeus ja olosuhteet — ilman tiheys vaikuttaa puhaltimen suorituskykyyn; pölyiset tai suolaiset ympäristöt vaikuttavat materiaalien valintaan ja huoltotiheyteen.

Kelan konfigurointi

Kelat voivat olla yksi- tai monivaiheisia, valmistettuja kuparista, ruostumattomasta teräksestä tai pinnoitetusta teräksestä riippuen nesteen kemiasta ja vaaditusta lämmönjohtavuudesta. Patterin pinta-ala ja evien tiheys valitaan tasapainottamaan tarvittavaa lämmönsiirtoa ja sallittua painehäviötä. Viskooseille nesteille tai öljyille suuremmat putken halkaisijat ja pienemmät nopeudet vähentävät painehäviötä ja ylläpitävät pumpun tehokkuutta.

Materiaalit, korroosio ja veden laadun hallinta

Koska prosessineste on eristetty ulkopuolelta, ulkopuolisesta kierrätysvedestä tulee tornirakenteen ja täytön pääasiallinen korroosion ja biologisen kasvun lähde. Käytä korroosionkestäviä materiaaleja (FRP, ruostumaton teräs, pinnoitettu teräs), missä vesikemia tai ympäristö sitä vaativat. Ylläpidä asianmukaista puhallus-, lisävedenkäsittely- ja biosidiohjelmia hilseen, korroosion ja biofilmin hallitsemiseksi ruiskutusjärjestelmässä ja täytössä.

Vedenkäsittelyn tarkistuslista

  • Säädä keskittymisjaksoja säännöllisen puhalluksen ja johtavuuden seurannan avulla.
  • Käytä meikkiveden kovuuden mukaan sovitettuja dispergointiaineita ja kalkinestoaineita.
  • Biosidiohjelma: jaksollinen sokki ja jatkuva pieniannoksinen hoito Legionellan ja biofilmien ehkäisemiseksi.
  • Korroosionestoaineet tai pH-säätö, jos järjestelmän materiaalit ovat herkkiä.

Asennus parhaat käytännöt

Sijoita torni siten, että imuilmassa ei ole esteitä tai ristikontaminaatiota poistoilmasta tai läheisistä prosessipäästöistä. Tarjoa helppo pääsy rutiinihuoltoa varten – käämit, pumput, tuulettimet, ryömintäerottimet ja täytteen tulee olla huollettavissa ilman suurta purkamista. Varmista täytettyyn painoon sopiva rakenteellinen tuki märkänä ja asenna lauhteen/ylivuotoputket, jotka on ohjattu asianmukaiseen tyhjennykseen tai käsittelyyn.

Putki- ja pumppausvinkkejä

Määritä pumput, jotka käsittelevät suljetun kierron nesteen viskositeettia ja jotka toimivat lähellä parasta hyötysuhdetta suunnitellulla virtauksella. Käytä joustavia liittimiä ja tärinäneristystä kelojen ja putkien suojaamiseen. Tarjoa eristysventtiilejä ja ohituslinjoja kelojen huuhtelua ja huoltoa varten; sisältää näkölasit tai lämpötila-anturit patterin tulo-/poistoaukossa suorituskyvyn tarkistamista varten.

Huollon tarkistuslista ja vianetsintä

Säännöllinen ennaltaehkäisevän huollon (PM) aikataulu säilyy suljetun piirin jäähdytystornit luotettava. Tyypillisiä PM-tehtäviä ovat käämien ja täytön silmämääräinen tarkastus, tuulettimen ja moottorin voitelu, liikkeenpoistolaitteen puhdistus, ruiskutussuuttimien tukkeutumisen tarkastus, vedenkäsittelyparametrien tarkistaminen ja pumpun toiminnan testaus. Alla on yleisiä ongelmia ja toimia.

  • Alennettu lämpöteho: Tarkista likaantuneet suuttimet, käämin hilse tai biologinen kasvu täytteessä; suorita käämin puhdistus tai shokkibiosidikäsittely.
  • Suuri kelan painehäviö: Tarkasta, onko putkien sisällä roskia tai likaantuneet lämmönsiirtopinnat; huuhtele tai puhdista patteri tarvittaessa kemiallisesti.
  • Tuulettimen värinä tai ääni: Tasapainota tuulettimen siivet, tarkista laakerit ja varmista, että tuulettimen nopeus vastaa eritelmiä – vaihda kuluneet laakerit tai hihnat.
  • Vuotoja ulkoisessa piirissä: Tarkasta ruiskutusjärjestelmän suuttimet ja putket; korjaa tai vaihda tiivisteet ja venttiilit välittömästi välttääksesi täytteen ja rakenteen vaurioitumisen.

Suorituskyvyn vertailu: suljetut vs. avoimet jäähdytystornit

Ominaista Suljetun piirin jäähdytystorni Avoin (märkä) jäähdytystorni
Altistuminen prosessinesteelle Ei (eristetty kelan sisällä) Kyllä (suora yhteydenotto)
Vedenkäsittelyn monimutkaisuus Alempi prosessinesteelle; suihkutusvesi vaatii edelleen käsittelyä Korkeampi (koko prosessivesi käsitelty)
Tyypillisiä käyttötarkoituksia Herkät nesteet, öljyt, glykolisilmukat, hygieniaprosessit Laajamittainen teho- ja teollisuusjäähdytys, jossa suora vaihto on hyväksyttävää
Lähesty lämpötiloja Vertailukelpoinen, mutta voi vaatia hieman suuremman alueen tasaiseen lähestymistapaan kelan lämpövastuksen vuoksi Tehokas erittäin suurille lämpökuormille; suora kosketus maksimoi lämmönsiirron per jalanjälki

Valinnan tarkistuslista ennen ostoa

  • Vahvista suunniteltu lämpöteho (kW tai BTU/h) ja vaadittu lähtölämpötila.
  • Määritä nesteen ominaisuudet (tyyppi, viskositeetti, sallittu painehäviö).
  • Tunnista työpaikan ympäristön märkäilmaolosuhteet ja mahdolliset ilman epäpuhtaudet.
  • Valitse kelan materiaali, joka on yhteensopiva prosessinesteen ja odotetun käyttöiän kanssa.
  • Suunnittele tarvittaessa huoltoon pääsy, varaosat ja vedenkäsittelytoimittaja.

Suljetun piirin jäähdytystorni tarjoaa haihtuvan jäähdytyksen edut samalla kun se suojaa prosessinesteitä ulkoiselta saastumiselta. Parhaan pitkän aikavälin suorituskyvyn saavuttamiseksi keskity oikeaan kokoon, asianmukaisiin materiaaleihin ja kurinalaiseen vesi- ja mekaaniseen huolto-ohjelmaan. Halutessasi voin tuottaa yksinkertaisen laskentataulukon (lämpökuorma → vaadittu virtaus ja lähestymistapa) tai kunnossapidon tarkistuslistan PDF-muodossa tarkan prosessinesteen ja työpaikan märkälämpötilan perusteella.
